Pengertian Motor Listrik

Motor listrik  adalah mesin listrik yang mengubah energi listrik menjadi energi mekanik . Sebagian besar motor listrik beroperasi melalui interaksi antara medan magnet motor dan arus listrik dalam lilitan kawat untuk menghasilkan gaya dalam bentuk torsi yang diterapkan pada poros motor. Motor listrik dapat digerakkan oleh sumber arus searah (DC), seperti dari baterai, kendaraan bermotor atau penyearah, atau dengan sumber arus bolak-balik (AC), seperti jaringan listrik, inverter atau generator listrik. Generator listrik secara mekanis identik dengan motor listrik, tetapi beroperasi dengan aliran daya terbalik, mengubah energi mekanik menjadi energi listrik

Motor listrik dapat diklasifikasikan berdasarkan pertimbangan seperti jenis sumber daya, konstruksi internal, aplikasi, dan jenis keluaran gerak. Selain tipe AC versus DC, motor dapat disikat atau tanpa sikat , mungkin dari berbagai fase (lihat fase tunggal , dua fase , atau tiga fase ), dan dapat berupa berpendingin udara atau berpendingin cairan. Motor serba guna dengan dimensi dan karakteristik standar menyediakan tenaga mekanis yang nyaman untuk penggunaan industri. Motor listrik terbesar digunakan untuk penggerak kapal, kompresi pipa, dan aplikasi penyimpanan yang dipompa dengan rating mencapai 100 megawatt. Motor listrik ditemukan pada kipas industri, blower dan pompa, peralatan mesin, peralatan rumah tangga, perkakas listrik, dan drive disk. Motor kecil dapat ditemukan di jam tangan listrik.

Dalam aplikasi tertentu, seperti pengereman regeneratif dengan motor traksi , motor listrik dapat digunakan secara terbalik sebagai generator untuk memulihkan energi yang mungkin hilang sebagai panas dan gesekan.

Motor listrik menghasilkan gaya linier atau putar ( torsi ) yang dimaksudkan untuk menggerakkan beberapa mekanisme eksternal, seperti kipas atau elevator. Motor listrik umumnya dirancang untuk putaran kontinu, atau untuk gerakan linier dalam jarak yang signifikan dibandingkan ukurannya. Solenoid magnetik menghasilkan gaya mekanis yang signifikan, tetapi pada jarak operasi yang sebanding dengan ukurannya. Transduser seperti pengeras suara dan mikrofon mengubah antara arus listrik dan gaya mekanis untuk mereproduksi sinyal seperti suara. Jika dibandingkan dengan mesin pembakaran internal umum (ICE), motor listrik lebih ringan, secara fisik lebih kecil, menghasilkan lebih banyak output daya, secara mekanis lebih sederhana dan lebih murah untuk dibuat, sambil memberikan torsi instan dan konsisten pada kecepatan berapa pun, dengan lebih responsif, efisiensi keseluruhan yang lebih tinggi dan generasi panas yang lebih rendah. Namun, motor listrik tidak senyaman atau umum seperti ICE dalam aplikasi seluler (misalnya mobil dan bus) karena membutuhkan baterai yang besar dan mahal, sedangkan ICE memerlukan tangki bahan bakar yang relatif kecil.

Motor AC adalah jenis motor listrik yang bekerja menggunakan tegangan AC (Alternating Current). Motor AC memiliki dua buah bagian utama yaitu “stator” dan “rotor”. Stator merupakan komponen motor AC yang statis. Rotor merupakan komponen motor AC yang berputar. Motor AC dapat dilengkapi dengan penggerak frekuensi variabel untuk mengendalikan kecepatan sekaligus menurunkan konsumsi dayanya.

Jenis-Jenis Motor AC

Motor AC Sinkron (Motor Sinkron)

Motor sinkron adalah motor AC, bekerja pada kecepatan tetap pada sistim frekuensi tertentu. Motor ini memerlukan arus searah (DC) untuk pembangkitan daya dan memiliki torque awal yang rendah, dan oleh karena itu motor sinkron cocok untuk penggunaan awal dengan beban rendah, seperti kompresor udara, perubahan frekuensi dan generator motor. Motor sinkron mampu untuk memperbaiki faktor daya sistim, sehingga sering digunakan pada sistim yang menggunakan banyak listrik.

Motor AC Sinkron

Komponen utama motor AC sinkron :

• Rotor, Perbedaan utama antara motor sinkron dengan motor induksi adalah bahwa rotor mesin sinkron berjalan pada kecepatan yang sama dengan perputaran medan magnet. Hal ini memungkinkan sebab medan magnit rotor tidak lagi terinduksi. Rotor memiliki magnet permanen atau arus DC-excited, yang dipaksa untuk mengunci pada posisi tertentu bila dihadapkan dengan medan magnet lainnya.

• Stator, Stator menghasilkan medan magnet berputar yang sebanding dengan frekuensi yang dipasok.

Motor AC Induksi (Motor Induksi)

Motor induksi merupakan motor yang paling umum digunakan pada berbagai peralatan industri. Popularitasnya karena rancangannya yang sederhana, murah dan mudah didapat, dan dapat langsung disambungkan ke sumber daya AC.



Motor AC Induksi

Komponen Utama Motor AC Induksi

Motor induksi memiliki dua komponen listrik utama :

Rotor, Motor induksi menggunakan dua jenis rotor :

• Rotor kandang tupai terdiri dari batang penghantar tebal yang dilekatkan dalam petak-petak slots paralel. Batang-batang tersebut diberi hubungan pendek pada kedua ujungnya dengan alat cincin hubungan pendek.

• Lingkaran rotor yang memiliki gulungan tiga fase, lapisan ganda dan terdistribusi. Dibuat melingkar sebanyak kutub stator. Tiga fase digulungi kawat pada bagian dalamnya dan ujung yang lainnya dihubungkan ke cincin kecil yang dipasang pada batang as dengan sikat yang menempel padanya.

Stator, Stator dibuat dari sejumlah stampings dengan slots untuk membawa gulungan tiga fase. Gulungan ini dilingkarkan untuk sejumlah kutub yang tertentu. Gulungan diberi spasi geometri sebesar 120 derajat.

Pengertian Motor DC

Motor listrik merupakan perangkat elektromagnetis yang mengubah energi listrik menjadi energi mekanik. Energi mekanik ini digunakan untuk, misalnya memutar impeller pompa, fan atau blower, menggerakan kompresor, mengangkat bahan,dll. Motor listrik digunakan juga di rumah (mixer, bor listrik, fan angin) dan di industri. Motor listrik kadangkala disebut “kuda kerja” nya industri sebab diperkirakan bahwa motor-motor menggunakan sekitar 70% beban listrik total di industri.

Motor DC memerlukan suplai tegangan yang searah pada kumparan medan untuk diubah menjadi energi mekanik. Kumparan medan pada motor dc disebut stator (bagian yang tidak berputar) dan kumparan jangkar disebut rotor (bagian yang berputar). Jika terjadi putaran pada kumparan jangkar dalam pada medan magnet, maka akan timbul tegangan (GGL) yang berubah-ubah arah pada setiap setengah putaran, sehingga merupakan tegangan bolak-balik. Prinsip kerja dari arus searah adalah membalik phasa tegangan dari gelombang yang mempunyai nilai positif dengan menggunakan komutator, dengan demikian arus yang berbalik arah dengan kumparan jangkar yang berputar dalam medan magnet. Bentuk motor paling sederhana memiliki kumparan satu lilitan yang bisa berputar bebas di antara kutub-kutub magnet permanen.



Gambar 1. Motor D.C Sederhana

Catu tegangan dc dari baterai menuju ke lilitan melalui sikat yang menyentuh komutator, dua segmen yang terhubung dengan dua ujung lilitan. Kumparan satu lilitan pada gambar di atas disebut angker dinamo. Angker dinamo adalah sebutan untuk komponen yang berputar di antara medan magnet.

Prinsip Dasar Cara Kerja

Jika arus lewat pada suatu konduktor, timbul medan magnet di sekitar konduktor. Arah medan magnet ditentukan oleh arah aliran arus pada konduktor.

Gambar 2. Medan magnet yang membawa arus mengelilingi konduktor .

Aturan Genggaman Tangan Kanan bisa dipakai untuk menentukan arah garis fluks di sekitar konduktor. Genggam konduktor dengan tangan kanan dengan jempol mengarah pada arah aliran arus, maka jari-jari anda akan menunjukkan arah garis fluks. Gambar 3 menunjukkan medan magnet yang terbentuk di sekitar konduktor berubah arah karena bentuk U.



Gambar 3. Medan magnet yang membawa arus mengelilingi konduktor.

Catatan :

Medan magnet hanya terjadi di sekitar sebuah konduktor jika ada arus mengalir pada konduktor tersebut.

Pada motor listrik konduktor berbentuk U disebut angker dinamo.



Gambar 4. Medan magnet mengelilingi konduktor dan diantara kutub.

Jika konduktor berbentuk U (angker dinamo) diletakkan di antara kutub uatara dan selatan yang kuat medan magnet konduktor akan berinteraksi dengan medan magnet kutub. Lihat gambar 5.

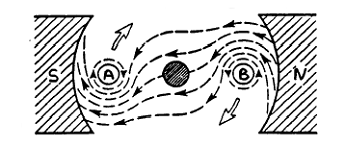

Gambar 5. Reaksi garis fluks.

Lingkaran bertanda A dan B merupakan ujung konduktor yang dilengkungkan (looped conductor). Arus mengalir masuk melalui ujung A dan keluar melalui ujung B.

Medan konduktor A yang searah jarum jam akan menambah medan pada kutub dan menimbulkan medan yang kuat di bawah konduktor. Konduktor akan berusaha bergerak ke atas untuk keluar dari medan kuat ini. Medan konduktor B yang berlawanan arah jarum jam akan menambah medan pada kutub dan menimbulkan medan yang kuat di atas konduktor. Konduktor akan berusaha untuk bergerak turun agar keluar dari medan yang kuat tersebut. Gaya-gaya tersebut akan membuat angker dinamo berputar searah jarum jam.

Mekanisme kerja untuk seluruh jenis motor secara umum :

• Arus listrik dalam medan magnet akan memberikan gaya.

• Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran / loop, maka kedua sisi loop, yaitu pada sudut kanan medan magnet, akan mendapatkan gaya pada arah yang berlawanan.

• Pasangan gaya menghasilkan tenaga putar / torque untuk memutar kumparan.

• Motor-motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putaran yang lebih seragam dan medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan.

Pada motor dc, daerah kumparan medan yang dialiri arus listrik akan menghasilkan medan magnet yang melingkupi kumparan jangkar dengan arah tertentu. Konversi dari energi listrik menjadi energi mekanik (motor) maupun sebaliknya berlangsung melalui medan magnet, dengan demikian medan magnet disini selain berfungsi sebagai tempat untuk menyimpan energi, sekaligus sebagai tempat berlangsungnya proses perubahan energi, daerah tersebut dapat dilihat pada gambar di bawah ini :

Gambar  Prinsip kerja motor dc

Agar proses perubahan energi mekanik dapat berlangsung secara sempurna, maka tegangan sumber harus lebih besar daripada tegangan gerak yang disebabkan reaksi lawan. Dengan memberi arus pada kumparan jangkar yang dilindungi oleh medan maka menimbulkan perputaran pada motor.

Dalam memahami sebuah motor, penting untuk mengerti apa yang dimaksud dengan beban motor. Beban dalam hal ini mengacu kepada keluaran tenaga putar / torque sesuai dengan kecepatan yang diperlukan. Beban umumnya dapat dikategorikan ke dalam tiga kelompok :

• Beban torque konstan  adalah beban dimana permintaan keluaran energinya bervariasi dengan kecepatan operasinya namun torquenya tidak bervariasi. Contoh beban dengan torque konstan adalah corveyors, rotary kilns, dan pompa displacement konstan.

• Beban dengan variabel torque adalah beban dengan torque yang bervariasi dengan kecepatn operasi. Contoh beban dengan variabel torque adalah pompa sentrifugal dan fan (torque bervariasi sebagai kuadrat kecepatan). Peralatan Energi Listrik : Motor Listrik.

• Beban dengan energi konstan adalah beban dengan permintaan torque yang berubah dan berbanding terbalik dengan kecepatan. Contoh untuk beban dengan daya konstan adalah peralatan-peralatan mesin.
